一、产品工作原理：

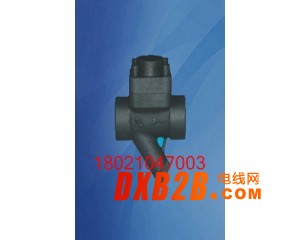

CS46H膜盒式蒸汽疏水阀根据阀腔内温度的变化是成波纹管内感温液体的汽化或冷凝，波纹管的内压产生变化而驱使波纹管带动阀芯作移位启闭阀座孔，达到阻汽排水。该阀是目前广泛的实用、节能环保疏水阀，是供热流中蒸汽主管线，小型加热设备和石化行业的物料伴热，阀料伴热上的最好热疏水阀之一。
二、 产品特点：
1、启闭动作灵敏、可旅，自动排空气性能好，能确保加热流升温快。
2、在低温环境中不怕冻、防水击、耐过热。
3、体积小，重量轻，并且任何方式均可安装。
4、在极少冷凝水形成的工况下，都无新鲜蒸汽泄漏。
三、主要外形尺寸与连接方式
|
产品型号 |
口径 |
连接方式 |
适用压力 |
最高允许温度 |
阀体材质 |
外形尺寸 |
|||
|
L |
H1 |
H2 |
W |
||||||
|
CS16H-16C |
15-20 |
内螺纹 |
0.01-1.6 |
250 |
100 |
100 |
58 |
55 |
70 |
|
25 |
内螺纹 |
0.01-1.6 |
250 |
120 |
120 |
58 |
55 |
70 |
|
|
32-40 |
内螺纹 |
0.01-1.6 |
250 |
150 |
150 |
68 |
68 |
90 |
|
|
50 |
内螺纹 |
0.01-1.6 |
250 |
160 |
160 |
68 |
68 |
90 |
|
|
CS46H-16C |
15-20 |
法兰 |
0.01-1.6 |
250 |
150 |
150 |
55 |
55 |
70 |
|
25 |
法兰 |
0.01-1.6 |
250 |
160 |
160 |
55 |
55 |
70 |
|
|
32-50 |
法兰 |
0.01-1.6 |
250 |
210 |
210 |
85 |
60 |
120 |
|
