一、概述

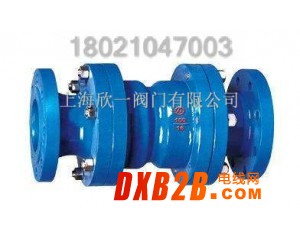

Y43X固定比例式减压阀外形美观、质量可靠，比例准确，工作平稳，既减动压也减静压。
固定比例式减压阀利用阀体内部活塞两端不同截面积产生的压力差，改变阀后的压力，达到减压目的。
我公司减压阀的减压比例是：2∶1，3∶1，4∶1，3∶2，5∶2等，亦可根据用户的要求设计特殊比例的减压阀。
二、主要技术参数
|
适用介质 |
水、气体 |
|||
|
适用温度 |
≤90℃ |
|||
|
压力误差 |
≤8％ |
|||
|
最小开启压力 |
2∶1 |
0.2MPa |
||
|
3∶1 |
0.3MPa |
|||
|
连接形式 |
法兰、内螺纹 |
|||
|
主要零件材料 |
阀体 |
锡青铜 |
不锈钢 |
铸铁 |
|
内件 |
锡青铜 |
不锈钢 |
锡青铜或不锈钢 |
|
三、主要连接尺寸
|
型号 |
公称压力PNMPal |
公称通径 |
L |
|
Y43X-10T |
1 0 |
50 |
85 |
|
65 |
102 |
||
|
80 |
122 |
||
|
100 |
140 |
||
|
125 |
160 |
||
|
150 |
178 |
||
|
200 |
230 |
