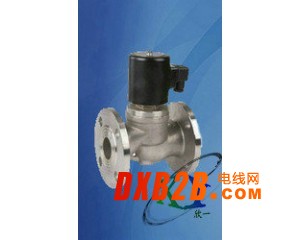

一.产品用途
该电磁阀是工业过程自动化控制系统用的执行器，可广泛地应用纺织、印刷、化工、塑料、橡胶、制药、食品、建材、机械、电器、表面处理和科研部门以及浴室、食堂、空调等人们日常生活设施中。
二.结构特点
本阀为分步动作直接作用式电磁阀，在接受电控信号后能自动开启或关闭
电磁部分、密封件全采用特种耐高温电工材料和密封材料，并采用了有效的隔热措施
结构简单、紧凑、融合了直动式和先导间接式产品的优点,在低压或压差为零情况下也能可靠工作
选材合理，阀杯和导向套间巧妙地利用流体的润滑作用，减少磨损，提高寿命。
绝大部分零件用不锈钢或铸造不锈钢制成，防腐蚀性良好
三.技术参数
|
工作状态 |
常闭型-通电打开、断电关闭 常开型-断电打开、通电关闭 |
|
工作介质 |
弱腐蚀性流体·超净流体·食用流体·蒸汽、蒸馏水等液体 |
|
介质温度℃ |
≤180 |
|
公称压力 Mpa |
1.6 |
|
工作压差 Mpa |
0-0.8 0.1-1.6 |
|
电源电压 |
AC220V DC24V其余规格可作特殊订货 |
|
额定流量系数 KV |
按JB/T7352-94规定 |
|
泄漏量 ml/min |
按JB/T7352-94·F规定 |
|
公称通径 mm |
15 20 25 32 40 50 65 80 100 125 150 200 300 |
|
功耗 VA |
AC≤70VA DC≤50W |
|
防爆标志 |
ExmIIT4 |
|
防爆证编号 |
GYB071325X |
|
出线口接头 |
内螺纹M20×1.5或1.5米防爆引线 |
|
环境温度 |
-5～+60℃(不结冻) |
ZBSF不锈钢电磁阀安装尺寸
|
尺寸 序号 |
通径 |
外径 |
孔心径 |
台径 |
台高 |
法兰厚 |
孔数 |
孔径 |
阀体长 |
|
DN |
D |
D1 |
D2 |
f |
b |
n |
d |
L |
|
|
1 |
15 |
95 |
65 |
46 |
2 |
12 |
4 |
14 |
115 |
|
2 |
20 |
105 |
75 |
56 |
2 |
14 |
4 |
14 |
117 |
|
3 |
25 |
115 |
85 |
65 |
2 |
14 |
4 |
14 |
127 |
|
4 |
32 |
135 |
100 |
76 |
2 |
16 |
4 |
18 |
152 |
|
5 |
40 |
145 |
110 |
84 |
3 |
16 |
4 |
18 |
165 |
|
6 |
50 |
160 |
125 |
99 |
3 |
18 |
4 |
18 |
192 |
|
7 |
65 |
180 |
145 |
118 |
3 |
18 |
4 |
18 |
290 |
|
8 |
80 |
195 |
160 |
132 |
3 |
24 |
8 |
18 |
310 |
|
9 |
100 |
220 |
180 |
156 |
3 |
20 |
8 |
18 |
350 |
